XpressVUP-LP9PT3
Presentation de la carte PCIe Virtex® Ultrascale+™ VU9P-3
Aperçu du produit

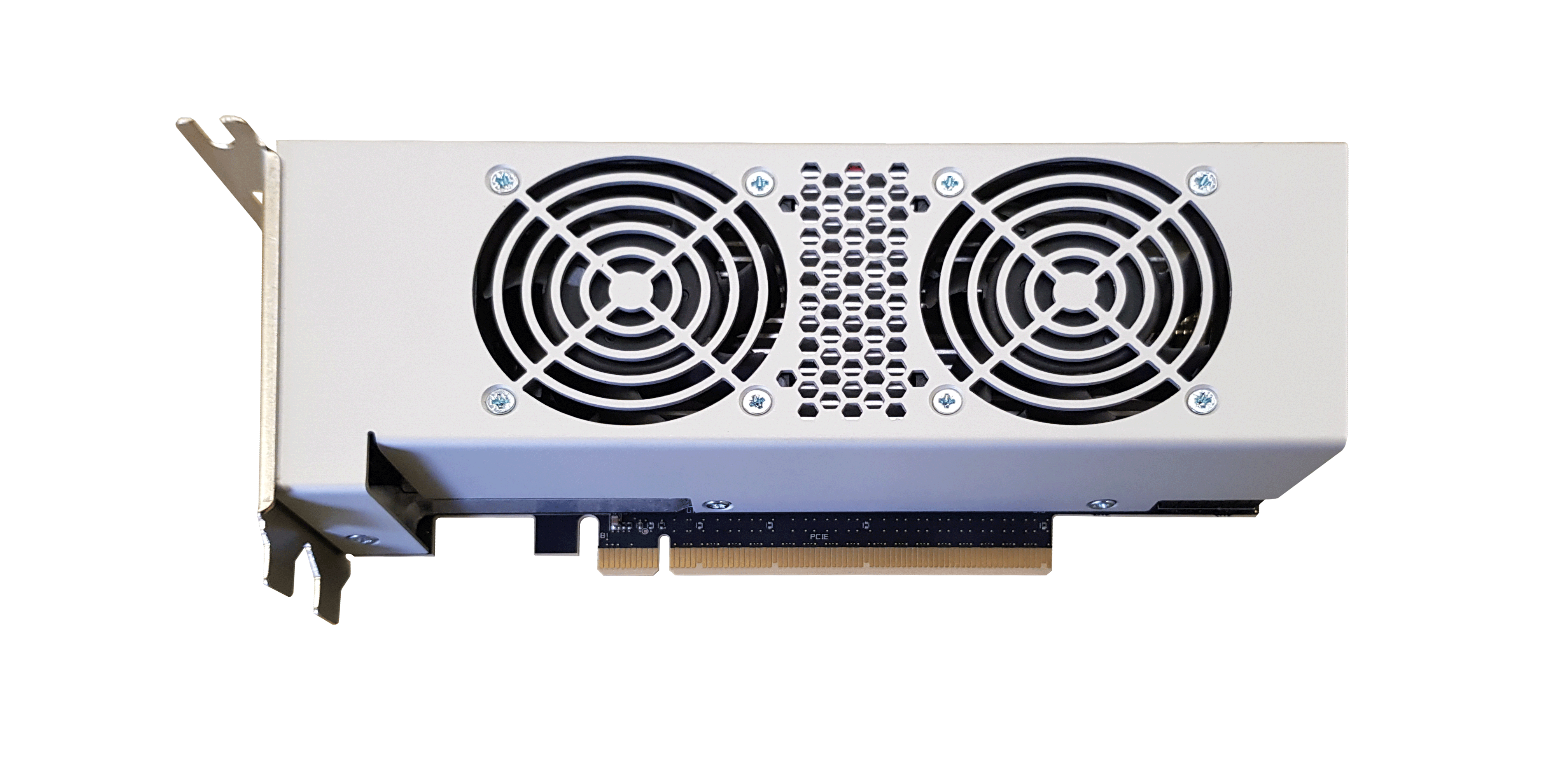

La carte FPGA XpressVUP-LP9PT3 Virtex® Ultrascale+™ est une carte PCIe low-profile, optimisée pour les applications de HFT (high frequency trading) et de très faible latence.
Cette carte XpressVUP-LP9PT3 est basée sur le FPGA VU9P-3 AMD Virtex® Ultrascale+™, avec un speed grade -3.
La carte offre 2 bancs de mémoire DDR4, 2 bancs de mémoire QDR2+ (2 chips de 288 Mbit pour un total de 576 Mbit de QDR2+ externe), et deux cages QSFP28 pour les applications de multi réseaux 10 GbE/40 GbE/100 GbE.
Cette carte FPGA est livrée avec un dissipateur actif 2-slot, et spécialement conçue pour optimiser les applications embarquées.
Cette carte PCIe low-profile PCIe board est destinée aux applications de calculs intensifs, de HPC jusqu’à la finance et applications de réseaux.
Les avantages de l’utilisation de notre carte FPGA Virtex® Ultrascale+™ VU9P-3 dans les applications de finance incluent des performances élevées, une latence réduite, et une sécurité renforcée. La Fintech est un domaine d’activité qui nécessite de plus en plus des technologies FPGA innovantes et de pointe, notamment pour les applications clés des marchés boursiers et bancaires. De telles cartes FPGA permettent aux institutions financières d’accélérer les calculs, de prendre des décisions de trading plus rapides et d’optimiser leurs stratégies financières, leur offrant ainsi un avantage concurrentiel dans le monde dynamique de la finance.
Pour un speed grade différent, vous pouvez consulter la carte PCIe XpressVUP-LP5/9PT2.
Avantages clés
- PCIe Gen3 x16
- FPGA AMD Virtex UltraScale+ VU9P-3
- 2 banques mémoires DDR4 embarquées et 2 banques mémoires QDR2+ indépendantes
- 2 cages optiques QSFP28 pour les solutions de multi réseaux
- Limite PCIe à 16 pistes, débit 8 Gb/s (Gen3)
- Configuration sécurité intégrée pour la mémoire flash
- Mode de configuration Tandem disponible
- Connecteur JTAG
La carte PCIe XpressVUP-LP9PT3 Virtex® Ultrascale+™ VU9P-3 est une carte FPGA low-profile, conforme aux standards RoHS/REACH, ISO 9001 et UL.
La carte est basée sur un semiconducteur FPGA AMD Virtex® Ultrascale+™ VU9P-3, avec un speed grade -3. Ce composant est idéal pour les applications de calculs intensifs.
Les FPGAs (field programmable gate arrays) offrent une grande capacité d’éléments logiques et de mémoire de stockage.
Cette carte a été spécifiquement conçue pour les applications de HFT et d'ultra-basse latence dans le domaine de la fintech. L'utilisation de notre carte FPGA, basée sur le FPGA Virtex® Ultrascale+™ VU9P-3 offre deux avantages clés pour de telles applications financières spécialisées :
-Ultra Basse Latence : Les capacités de faible latence, l'architecture de traitement parallèle et les interfaces haute vitesse du FPGA permettent un traitement rapide des données, en en faisant le choix idéal pour l'analyse financière en temps réel, le trading algorithmique et le traitement des flux de données de marché. La capacité à exécuter et à réagir rapidement aux événements du marché est cruciale pour les stratégies de trading haute fréquence.
-Accélération hardware sur-mesure : La nature reconfigurable du FPGA permet aux institutions financières de concevoir et de mettre en œuvre des accélérateurs hardware personnalisés adaptés à leurs modèles et algorithmes HFT spécifiques. Ce niveau de personnalisation améliore les performances, réduit la latence et permet une exécution plus rapide de calculs financiers complexes tels que l'analyse des risques et l'évaluation des options.
En exploitant ces avantages, les corporations financières peuvent traiter rapidement de vastes quantités de données, prendre des décisions de trading éclairées avec une latence minimale et optimiser leurs modèles financiers pour des performances améliorées dans le contexte des environnements HFT et d'ultra-basse latence.
Notre carte FPGA Virtex® Ultrascale+™ VU9P-3 est donc spécialement conçue pour les besoins du client. Notre équipe commerciale est disponible pour vous recommander la meilleure solution en fonction de vos besoins, n'hésitez pas à les contacter sur sales@reflexces.com.
Schémas
Block diagram de la carte PCIe Virtex® Ultrascale+™ VU9P-3 :
Specs techniques
FPGA and configuration modules
- AMD Virtex UltraScale+ 16nm FPGA : XCVU9P-3FLGB2104E
- 2,6 M System Logic Cells, 270 Mb UltraRAM
- JTAG connector for external AMD USB cable
- 2x Nor Flash for dual quad SPI (x8) configuration mode
Communication Interfaces
- PCI Express x16 (Gen 1, 2 or 3)
- 2 x QSFP28 quad optical cage (2 x 4 XCVR : 28 Gb/s per link) which supports 10GbE/40GbE/100GbE
- Other protocols supported by the QSFP28 modules
Memory
- On board DDR4, 2x banks by 64 bits + 8 bits ECC, total 8GB @2666 MHz
- On board QDR-II+, 2x banks by 18 bits, total 576Mbits @550MHz
Operating Range
- 10°C to 45°C
Other resources
- On board programmable PLL oscillator (Si5345), highly flexible and configurable clock generator.
- On board high precision oscillator provides clock accurate 20MHz-0.05ppm for Precision Time Protocol (PTP) Ethernet, synchronisation protocol standardized IEEE 1588
- One coax connector for PPS (pulse per second) that allows a synchronisation of multiple electronics parts
Board Dimensions
- Length : 167.7mm (6.59inches)
- Height : 68.9mm (2.71 inches) / Low Profile PCIe
- Dual slot active heatsink
Standards and compliance
- RoHS/REACH compliant
- UL certified
- ISO9001 Facility
Livrables
Board content
- Carte PCIe low-profile (demi-hauteur)
- Equerre standard PCIe full height ou low profile
- Câble d'alimentation et d'extension ATX
- Adaptateur JTAG cable vers USB
- Board Support Package XpressVUP
- Référence manuel
- Designs HDL, vivado 2023.1
- Référence design PCIe utilisant l'IP QDMA de AMD Xilinx
- Fichiers mécaniques : modèles 3D DWF/STEP et dessins CAO 2D (sur demande)
Informations de commande
XpressVUP-LP9PT3 :VU9P speed grade -3; 2 bank DDR4 by 72bit of 8GBytes total @2666MT/s; 2 banks QDR2+ by 18bit of 288Mbit each @550Mhz
