DevKit Sargon
Presentation du kit de développement Stratix® 10 GX
Aperçu du produit
Le Devkit Stratix® 10 GX est basé sur le FPGA Intel® Stratix® 10 GX 2800 KLEs. Il a été créé pour être un package de départ, comprenant la carte PCIe Stratix® 10 GX, et tous les schémas et designs de référence utiles pour commencer à travailler avec la carte.
Avec un PCIe Gen3 x16, un connecteur FMC+ et des connecteurs d’extension GPIO et XCVR , le kit de développement Stratix® 10 GX fournit aux développeurs la meilleure des expériences de dev, combinée à la plateforme hardware de meilleure qualité, et l’environnement software le plus intuitif et efficace.
Le FPGA Stratix® 10 GX est optimisé pour des applications FPGA qui nécessitent que la bande passante de l’émetteur-récepteur et les performances de la structure principale soient les plus élevées.
La carte FPGA est livrée avec un dissipateur actif 2 slot PCI-Express, et est spécifiquement conçue pour les applications embarquées.
Les marchés cibles sont le HPC, et le prototyping IP et ASIC.
Avantages clés
- fpga Intel® Stratix® 10 GX 2800 KLEs
- PCIe Gen3 x16
- Board Management Controller (BMC) pour surveillance, et programmtion NOR Flash et horloges
- 1x FMC+ (VITA57.4) avec 20 XCVR jusqu'à 28Gb/s
- Connecteur d'extension GPIO : 9 LVDS utilisables comme 18 LVCMOS
- Connecteur d'extension XCVR : 10 XCVR, 8 LVDS, horloges In&Out
La carte de développement Stratix® 10 GX de reflex ces offre de nombreuses interfaces, connecteurs et composants selon vos besoins: nombreux transceivers, mémoires NOR flash et DDR4 ,mémoire RDIMM externe additionnelle, liens haute-vitesse, et plus encore.
Le FPGA est un Stratix® 10 GX.
Le Stratix® 10 est un des plus récents et des plus performants de chez Intel®. Avec une performance des coeurs doublées et le plus haut niveau d’intégration système, ce microprocesseur Intel® Stratix® 10 est positionné de manière auique pour adresser la prochaine génération de systèmes haute-performance dans les applications les plus pointues. Ces composants sont optimisés pour des applications FPGA qui nécessitent que la bande passante de l’émetteur-récepteur et les performances de la structure principale soient les plus élevées.
Les FPGAs (field programmable gate arrays) offrent une grande capacité d’éléments logiques et de mémoire de stockage, tout en maintenant une taille module adaptée pour les solutions embarquées.
Le design FPGA de nos kits de développements Stratix® 10 GX est programmé pour les applications de data centers et d'accélération.
Le DevKit Stratix® 10 GX offre de nombreux avantages. Ce kit de démarrage peut être utilisé comme une carte d'évaluation pour commencer à tester votre design, et ainsi réduire votre temps de mise sur le marché. Il peut aussi être utilisé comme une carte de dev pour du prototypage.
Le kit de dev Stratix® 10 GX offre une carte pleine hauteur 2 slots, spécialement conçue pour s’adapter à de nombreux serveurs et chassis du marché, mais aussi à des systèmes de rack sur-mesure des applications embarquées.
Le standard PCI Express (Peripheral Component Interconnect Express), est un standard de bus d'expansion utilisé pour les échanges entre cartes d'extension et la carte-mère d'un ordinateur.
Nous nous appuyons sur nos compétences firmware, hardware et software, et notre documentation, schémas disponibles, ainsi que des designs de référence pour réduire au maximum le délai de mise sur le marché des vos projets embarqués.
Le kit de développement Stratix® 10 GX est conforme aux standards RoHS et REACH.
Notre kit de développement Stratix® 10 GX est donc spécialement conçue pour les besoins du client. Notre équipe commerciale est disponible pour vous recommander la meilleure solution en fonction de vos besoins, n'hésitez pas à les contacter sur sales@reflexces.com.
Schémas
Block diagram du kit de développement Stratix® 10 GX :
Specs techniques
FPGA
- Intel® Stratix® 10 GX 2800 KLEs
- PCIe Gen3 x16
Board Programming
- Max10 USB Blaster on board, UART over USB interface
- 1x Nor Flash 1GB quad SPI FPGA AS configuration
- 1x Nor Flash 1GB for configuration mode ST8
- Board Management Controller (BMC) for monitoring, NOR Flash and clock programming
Memory
- 2x banks DDR4 vertical RDIMM, 16GBytes each, x72bit, up to 2400MT/s. The RDIMMs are not provided but can be purchased separately
- 1x bank DDR4 soldered on PCB, bus x72, 8GBytes up to 2400MT/s
Communication & Interfaces
- 2x FireFly™ Samtec quad connector (28Gb/s each XCVR) - 1 FireFly™ connected to 100G IP
- 1x FMC+ (VITA57.4) with 24 XCVR, 20 XCVR up to 28Gb/s, 4 XCVR up to 17.4Gb/s, 2x Hard IP 100G transceivers blocks capable
- MiniSAS quad connector (1 HD SAS, 4 SATA HDD, NVMe interface capable)
- GPIO extension connector : 9 LVDS usable as 18 LVCMOS
- XCVR extension connector : 10 XCVR, 8 LVDS, Clock In&Out
- 1x Ethernet SGMII interface (to FPGA), Marvel PHY 88E11
Clock Circuitry
- Programmable PLL oscillator (Si5341), output clocks frequency between 0.0001 MHz to 750 MHz
- High precision oscillator, clock accuracy 20MHz- 0.01ppm for Precision Time Protocol (PTP) IEEE 1588
- One coax connector for PPS (pulse per second)
Board Size
- Length : 254 mm (10 inches)
- Height : 111.15 mm (4.38 inches) / Standard Height PCIe
- Dual slot PCIe
Power : Max 240W including FMC board, delivered with active heat-sink
Operating Range : 0°C to 40°C
Storage Temp Range : 0°C to 70°C
Vidéos
REFLEX CES Stratix® 10 Development Kit demo featuring Samtec 14Gbps FireFly™ FMC board :
REFLEX CES Stratix® 10 Development Kit demo featuring Samtec 14Gbps FireFly™ FMC board, at Electronica 2018 tradeshow :
REFLEX CES Stratix® 10 standard PCIe boards comparison :
UNBOXING your REFLEX CES Sargon Stratix® 10 FPGA FMC+ Development Kit :

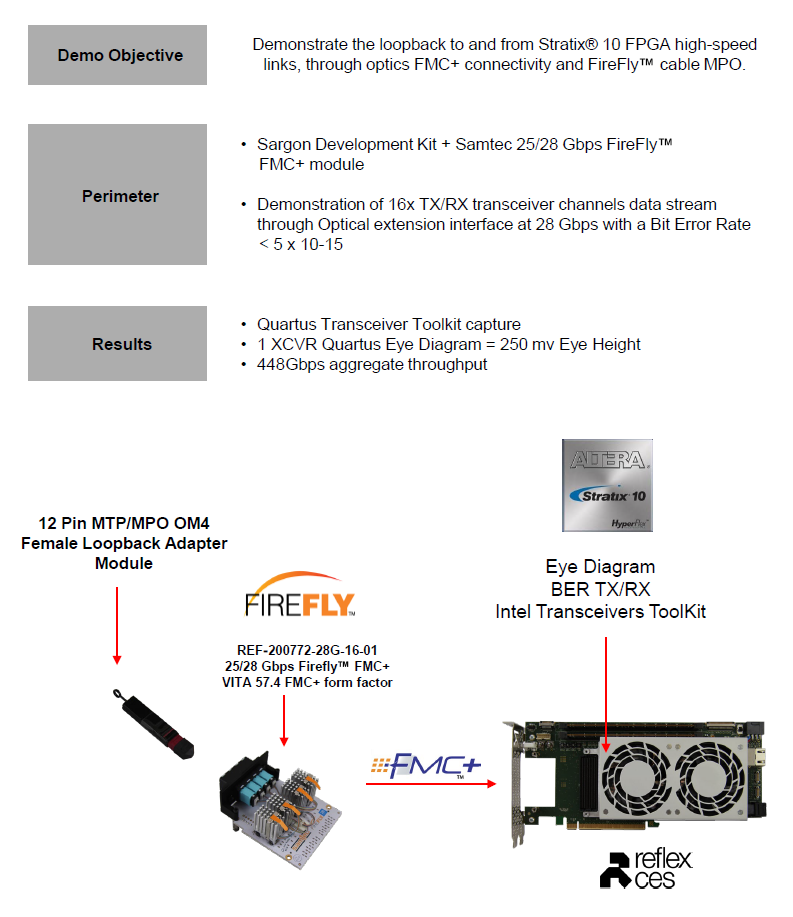

REFLEX CES Stratix® 10 Development Kit demo featuring Samtec 28Gbps FireFly™ FMC+ board :
Samtec presents the Embedded Optical Development Platform For FMC+, a video from SC19 :
Livrables
Livrables
- Devkit Sargon Stratix® 10 GX FMC+
- Alimentations (US, UK, EU, JP) et cable Micro USB2.0
- Documentation PDF (Starter Guide, Reference Manual Hardware , affectations des broches connecteurs FMC)
- Dessins mécaniques PDF, step 3D, fichiers d'assemblage PDF
- test designs HDL (Projets Quartus)
- Support en ligne sur support.reflexces.com
Informations de commande
RXCS10X280HPF50-IDK10A // Development Kit, Intel® Stratix® 10 GX, H-Tile version (1SG280HU1F50E2VG)
RXC16GB-RDIM10A // 1x 16GB DDR4 VLP RDIMM - to purchase separately
Export control ECCN
Numéro ECCN: EAR99
CECC (commodity Export Classification Certificate) : Télécharger certificat
